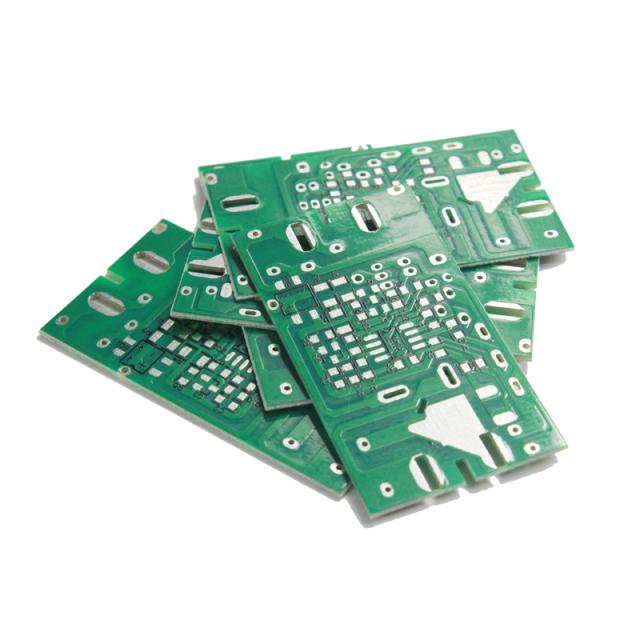

金属材料基印制电路板与集成电路技术简述

引言

随着电子技术的飞速发展，集成电路（Integrated Circuit, IC）已成为现代电子设备的核心。作为支撑和连接集成电路的关键载体，印制电路板（Printed Circuit Board, PCB）的性能直接影响整个电子系统的可靠性、散热能力和信号完整性。在众多PCB类型中，金属材料基印制电路板（Metal Core PCB, MCPCB）因其优异的散热特性，在功率电子、LED照明、汽车电子等领域得到了广泛应用。本文将简要介绍金属材料基印制电路板的基本概念、结构特点、制造工艺及其与集成电路的关联。

1. 金属材料基印制电路板概述

金属材料基印制电路板是一种以金属（如铝、铜、铁等）作为基板材料的PCB。与传统的FR-4（玻璃纤维增强环氧树脂）PCB相比，MCPCB具有更高的热导率，能够有效将集成电路产生的热量传导出去，从而延长器件寿命并提高可靠性。

常见的金属基板包括：

• 铝基板：成本低、重量轻，热导率约1-2 W/(m·K)（绝缘层兼顾导热），广泛应用于LED照明。
• 铜基板：热导率更高（约400 W/(m·K)），适用于大功率器件，但成本较高。
• 铁基板：主要用于需要电磁屏蔽的场合。

MCPCB的基本结构通常由三层组成：金属基层、绝缘层（导热介质）和铜箔线路层。其中绝缘层是关键技术，需兼顾绝缘性能和导热性能。

2. 金属基PCB的制造工艺

金属基PCB的制造工艺与传统PCB类似，但需特别注意绝缘层的处理。典型流程包括：

1. 金属基板预处理：清洁、粗化金属表面。
2. 绝缘层涂覆：采用导热环氧树脂或陶瓷填充材料，通过丝网印刷或涂布方式形成均匀薄层。
3. 铜箔压合：将铜箔与绝缘层高温压合。
4. 图形转移：通过光刻、蚀刻形成线路。
5. 表面处理：如沉金、喷锡等，以提高可焊性。
6. 成型与测试：切割成所需形状并进行电性能测试。

3. 集成电路与金属基PCB的关联

集成电路是将大量晶体管、电阻、电容等元件集成在半导体芯片上的微型电路。随着集成度提高，单位面积功耗增加，散热成为瓶颈。金属基PCB通过直接接触或导热界面材料与集成电路封装（如QFN、BGA）相连，将热量迅速传递至金属基板，再通过散热器或自然对流散失。

金属基PCB还用于：

• 功率集成电路：如电源管理芯片、放大器，需高效散热。
• 高频集成电路：金属基板可提供良好的接地和屏蔽，减少电磁干扰。
• LED驱动电路：LED本身发热量大，金属基PCB是标配。

4. 应用领域

• LED照明：铝基板是LED灯板的主流选择。
• 汽车电子：发动机控制单元、车灯模块等。
• 电源模块：DC-DC转换器、逆变器。
• 医疗设备：高可靠性、需散热的大功率设备。

5. 挑战与展望

尽管金属基PCB散热优势明显，但也面临挑战：

• 成本较高：金属基板和特殊绝缘层增加成本。
• 加工难度：金属基板硬度大，钻孔、铣边较困难。
• 绝缘层可靠性：长期高温下可能老化。

随着5G、新能源汽车、物联网的发展，对散热和集成度的要求将更高。金属基PCB有望与陶瓷基板、柔性基板结合，形成复合基板，同时开发更高导热、更薄绝缘层的新材料。

##

金属材料基印制电路板作为集成电路的重要支撑，在散热领域发挥着不可替代的作用。理解其与集成电路的协同关系，有助于电子工程师在设计中优化热管理，提升系统性能。随着材料科学和制造技术的进步，金属基PCB将在更多高端领域展现潜力。
